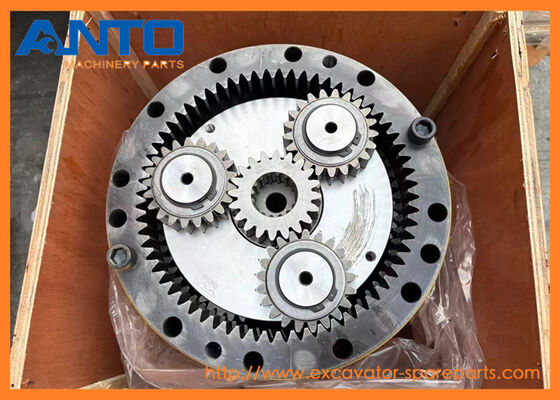

- 31Q6-10141 Swing Gearbox HYUNDAI Ανταλλακτικά για Εκσκαφέα R160LC9 R180LC9 R210LC9
| Όνομα |
Swing Gearbox |
| Αριθμός ανταλλακτικού |
31Q6-10141 |
| Μοντέλο μηχανήματος |
R160LC9 R180LC9 R210LC9 R220LC9A R170W9 R180W9A |
| Κατηγορία |
Μειωτήρας περιστροφής |
| Χρόνος παράδοσης |
1-3 ΗΜΕΡΕΣ |
| Ποιότητα |
Ολοκαίνουργιο, ποιότητα OEM |
| MOQ |
1 ΤΕΜ |
| Μέσα μεταφοράς |
Δια θαλάσσης/αέρος, DHL FEDEX UPS TNT EMS |
| Συσκευασία |
Κατόπιν αιτήματος ή τυπική συσκευασία |
- Βασικές λειτουργίες & αρχή λειτουργίας
| Αρχή λειτουργίας |
1. Είσοδος ισχύος: Ο υδραυλικός κινητήρας περιστροφής (π.χ., 31Q6-10130) παρέχει ισχύ υψηλής ταχύτητας και χαμηλής ροπής στον άξονα εισόδου του κιβωτίου ταχυτήτων. |
| 2. Μετατροπή ροπής: Η ισχύς ρέει μέσω 3 σταδίων πλανητικών γραναζιών: Άξονας εισόδου → γρανάζι ήλιου → πλανητικά γρανάζια (περιστρέφονται γύρω από το γρανάζι ήλιου) → δακτυλιοειδές γρανάζι (σταθερό) → φορέας (παρέχει χαμηλή ταχύτητα, υψηλή ροπή). |
| 3. Κίνηση πλατφόρμας: Η φλάντζα εξόδου του κιβωτίου ταχυτήτων συνδέεται με τον δακτύλιο γραναζιού της πλατφόρμας του εκσκαφέα. η έξοδος υψηλής ροπής περιστρέφει την πλατφόρμα (πάνω μέρος) ομαλά. |
| 4. Φρενάρισμα: Όταν ο κινητήρας περιστροφής σταματά, η υδραυλική πίεση στο φρένο απελευθερώνεται – το φρένο πολλαπλών δίσκων σφίγγει τον άξονα εξόδου, κλειδώνοντας την πλατφόρμα στη θέση της για να αποτρέψει την εκτροπή. |
| Βασικές λειτουργίες |
1. Ενίσχυση ροπής: Μετατρέπει την ισχύ του υδραυλικού κινητήρα χαμηλής ροπής σε δύναμη υψηλής ροπής που απαιτείται για την περιστροφή της βαριάς άνω πλατφόρμας (καμπίνα + βραχίονας + κάδος = 5–8 τόνοι). |
| 2. Έλεγχος ταχύτητας: Μειώνει την ταχύτητα του υδραυλικού κινητήρα (1.500–2.000 RPM) στην ταχύτητα της πλατφόρμας (2.5–3.5 RPM) – εξασφαλίζει ακριβή, ελεγχόμενη περιστροφή για εκσκαφή/φόρτωση. |
| 3. Διατήρηση φορτίου: Το ενσωματωμένο υδραυλικό φρένο αποτρέπει την εκτροπή της πλατφόρμας (ακόμη και με βαριά φορτία) – κρίσιμο για την ασφάλεια σε ανώμαλο έδαφος. |
| 4. Αποτελεσματικότητα μετάδοσης ισχύος: 92–95% απόδοση (ελάχιστη απώλεια ισχύος) – μεγιστοποιεί την απόδοση καυσίμου του εκσκαφέα και την απόδοση περιστροφής. |
ΕΚΣΚΑΦΕΑΣ ΕΡΠΥΣΤΡΙΩΝ ΣΕΙΡΑΣ 9 R160LC9 R160LC9A R160LC9S R180LC9 R180LC9A R180LC9S R210LC9 R210LC9BC R210LC9BH R210NLC9 R220LC9A R220NLC9A RB160LC9S RB220LC9S RD220LC9
ΕΚΣΚΑΦΕΑΣ ΤΡΟΧΩΝ ΣΕΙΡΑΣ 9 R170W9 R180W9A R180W9S R210W-9 R210W9A R210W9S
ΕΚΣΚΑΦΕΑΣ ΕΡΠΥΣΤΡΙΩΝ ΣΕΙΡΑΣ F HX160L HX180L Hyundai
- Περισσότερα άλλα περιστροφικά ανταλλακτικά κατάλληλα για μηχανήματα HYUNDAI
| 39Q5-12100 SWING REDUCTION GEAR |
| R160LC9, R160LC9A, R160LC9S, R160W9A, R170W9, R180LC9, R180LC9A, R180LC9S, R180W9A, R180W9S |
| |
| 31Q5-21120 SWING MOTOR SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21130 SWING MOTOR SUB ASSY |
| R160LC9, R160LC9A, R160LC9S, R180LC9, R180LC9A, R180LC9S, R180W9S |
| |
| 31Q5-21220 SWING MOTOR SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21230 SWING MOTOR SUB ASSY |
| R160W9A, R170W9 |
| |
| 31Q5-21320 SWING MOTOR SUB ASSY |
| R180W9A |
| |
| 31Q5-21330 SWING MOTOR SUB ASSY |
| R180W9A |
| |
| 31Q6-10151 SWING MOTOR ASSY |
| R210LC9 |
| |
| 31Q6-10151SG8 SWING MOTOR ASSY |
| R210LC9 |
| |
| 39Q6-10152 SWING MOTOR ASSY |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10152 SWING MOTOR ASSY |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R235LCR9, R235LCR9A |
| |
| 38Q6-10172 SWING MOTOR ASSY |
| R210W-9, R210W9MH, R210W9S |
| |
| 81Q6-01080 SWING BEARING |
| HX220L, R210LC9, R210LC9BH, R220LC9A, RB220LC9S |
| |
| 38Q6-11100 SWING MOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R220LC9A, R220NLC9A, R235LCR9, R235LCR9A, RB220LC9S, RD220LC9 |
| |
| 38Q6-10150 SWING MOTOR |
| R210LC9, R210LC9BC, R210LC9BH, R210NLC9, R210W-9, R210W9MH, R210W9S, R235LCR9, R235LCR9A, RB220LC9S |
| Θέση |
Αριθμός ανταλλακτικού |
Ποσότητα |
Όνομα ανταλλακτικού |
Σχόλια |
| N*. |
@ |
[1] |
SWING MOTOR ASSY |
ΒΛΕΠΕ 4100 |
| *-2. |
31Q6-10140 |
[1] |
SWING REDUCTION GEAR |
|
| *-2. |
31Q6-10141 |
[1] |
SWING REDUCTION GEAR |
|
| *-2. |
31Q6-10141AR |
[1] |
SWING REDUCTION GEAR |
|
| 1 |
XKAQ-00771 |
[1] |
CASING |
|
| 1 |
XKAQ-00962 |
[1] |
CASING |
|
| 2 |
XKAQ-00403 |
[1] |
SHAFT-DRIVE |
|
| 2 |
XKAQ-00780 |
[1] |
SHAFT-DRIVE |
|
| 3 |
XKAQ-00018 |
[1] |
SPACER |
|
| 4 |
XKAQ-00026 |
[1] |
BEARING-ROLLER |
|
| 5 |
XKAQ-00032 |
[1] |
SEAL-OIL |
|
| 6 |
XKAQ-00029 |
[1] |
BEARING-ROLLER |
|
| 6 |
XKAQ-00647 |
[1] |
BEARING-ROLLER |
|
| 6 |
XKAQ-00961 |
[1] |
BEARING-ROLLER |
|
| 7 |
XKAQ-00404 |
[1] |
PLATE-THRUST |
|
| 8 |
XKAQ-00753 |
[1] |
CARRIER ASSY 2 |
ΔΕΝ ΕΜΦΑΝΙΖΕΤΑΙ |
| 9 |
XKAQ-00075 |
[1] |
CARRIER 2 |
|
| 10 |
XKAQ-00023 |
[3] |
GEAR-PLANET 2 |
|
| 11 |
XKAQ-00643 |
[3] |
PIN ASSY 2 |
ΔΕΝ ΕΜΦΑΝΙΖΕΤΑΙ |
| 12 |
XKAQ-00070 |
[3] |
PIN 2 |
INLC 13 |
| N13. |
XKAQ-00291 |
[1] |
BUSHING 2 |
|
| 14 |
XKAQ-00071 |
[6] |
WASHER-THRUST |
|
| 15 |
XKAQ-00048 |
[3] |
PIN-SPRING |
|
| 16 |
XKAQ-00755 |
[1] |
GEAR-SUN 2 |
|
| 17 |
XKAQ-00754 |
[1] |
CARRIER ASSY 1 |
ΔΕΝ ΕΜΦΑΝΙΖΕΤΑΙ |
| 18 |
XKAQ-00531 |
[1] |
CARRIER 1 |
|
| 19 |
XKAQ-00025 |
[3] |
GEAR-PLANET 1 |
|
| 20 |
XKAQ-00532 |
[3] |
PIN 1 |
|
| 21 |
XKAQ-00030 |
[3] |
CAGE-NEEDLE |
|
| 22 |
XKAQ-00057 |
[3] |
PLATE-SIDE 1 |
|
| 23 |
XKAQ-00040 |
[3] |
PLATE-SIDE 2 |
|
| 24 |
XKAQ-00041 |
[3] |
RING-STOP |
|
| 25 |
XKAQ-00010 |
[1] |
GEAR-SUN 1 |
|
| 26 |
XKAQ-00534 |
[1] |
PLATE-SIDE 3 |
|
| 27 |
XKAQ-00529 |
[1] |
GEAR-RING |
|
| 27 |
XKAQ-00779 |
[1] |
GEAR-RING |
|
| 28 |
XKAQ-00977 |
[1] |
GEAR-PINION |
|
| 29 |
XKAQ-00074 |
[1] |
RING-STOP |
|
| 30 |
XKAQ-00072 |
[2] |
PIN-KNOCK |
|
| 31 |
XKAQ-00065 |
[12] |
BOLT-SOCKET |
|
| 32 |
XKAQ-00031 |
[1] |
PLATE-COVER |
|
| 33 |
XKAQ-00064 |
[8] |
BOLT-HEX |
|
| 34 |
XKAQ-00043 |
[1] |
PLATE-LOCK |
|
| 35 |
XKAQ-00042 |
[2] |
BOLT-HEX |
|
| 36 |
XKAQ-00292 |
[1] |
WASHER-LOCK |
|
| 37 |
XKAQ-00049 |
[1] |
PLUG |
|
| 38 |
XKAQ-00066 |
[2] |
PLUG |
|
| *-1. |
@ |
[1] |
SWING MOTOR UNIT |
ΒΛΕΠΕ 4100 |
| N. |
@ |
[AR] |
ΑΝΤΑΛΛΑΚΤΙΚΑ ΠΟΥ ΔΕΝ ΠΑΡΕΧΟΝΤΑΙ |
|
- Θα μπορούσαμε να προμηθεύσουμε τα ακόλουθα ανταλλακτικά
1 Υδραυλικά μέρη: υδραυλική αντλία, κύρια βαλβίδα, υδραυλικός κύλινδρος, τελική μετάδοση, κινητήρας κίνησης, μηχανήματα περιστροφής, κινητήρας περιστροφής κ.λπ.
2 Μέρη κινητήρα: κινητήρας ass’y, έμβολο, ελατήριο εμβόλου, μπλοκ κυλίνδρου, κυλινδροκεφαλή, στροφαλοφόρος άξονας, υπερσυμπιεστής, αντλία ψεκασμού καυσίμου, κινητήρας εκκίνησης και εναλλάκτης κ.λπ.
3 Μέρος υποδαπέδου: Ρουλεμάν τροχιάς, ρουλεμάν μεταφοράς, σύνδεσμος τροχιάς, πέλμα τροχιάς, γρανάζι, ρελαντί και μαξιλάρι ρελαντί κ.λπ.
4 Μέρη καμπίνας: καμπίνα χειριστή, καλωδίωση, οθόνη, ελεγκτής, κάθισμα, πόρτα κ.λπ.
5 Μέρη ψύξης: Ψυγείο, κλιματιστικό, συμπιεστής, ψύκτη κ.λπ.
6 Άλλα μέρη: Κιτ σέρβις, περιστροφικός κύκλος, καπό κινητήρα, περιστροφικός σύνδεσμος, δεξαμενή καυσίμου, φίλτρο, βραχίονας, βραχίονας, κάδος κ.λπ.
1. Προσφορά προϊόντων κορυφαίας ποιότητας & ανταγωνιστικών
2. Υποστήριξη εγγύησης 12 μηνών
3. 100% ελεγμένο πριν από την αποστολή
4. Παράδοση έγκαιρα
5. Ένα ευρύ φάσμα αισθητήρων πίεσης λαδιού, αισθητήρων στάθμης δεξαμενής καυσίμου, αισθητήρων θερμοκρασίας, αισθητήρων ταχύτητας για εκσκαφέα
6. Περισσότερα από 15 χρόνια παραγωγής και 11 χρόνια εμπειρίας στο εξωτερικό εμπόριο
7. Επαγγελματική ομάδα QC
8. Η καλύτερη ομάδα πωλήσεων, 24ωρη εξυπηρέτηση
Λεπτομέρειες συσκευασίας:
εσωτερική συσκευασία: πλαστική μεμβράνη για περιτύλιξη
εξωτερική συσκευασία: ξύλινη
Αποστολή:
εντός 3 ημερών από την παραλαβή της πληρωμής, αεροπορικώς ή ρητά ή δια θαλάσσης με βάση την
ποσότητα και έκτακτες περιστάσεις.
1. Με Courier: Οι DHL, UPS, FEDEX, TNT είναι οι κύριες εταιρείες ταχυμεταφορών με τις οποίες συνεργαζόμαστε,
2. Αεροπορικώς: Παράδοση από το αεροδρόμιο Guangzhou στο αεροδρόμιο προορισμού του πελάτη.
3. Δια θαλάσσης: Παράδοση από το λιμάνι Huangpu.
