| Αριθμός Κινητήρα |
C7.1 |
| Όνομα |

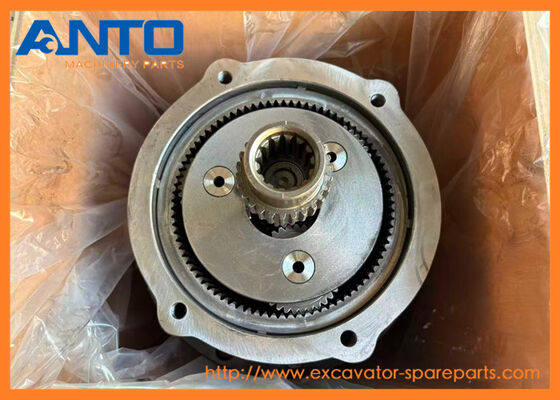

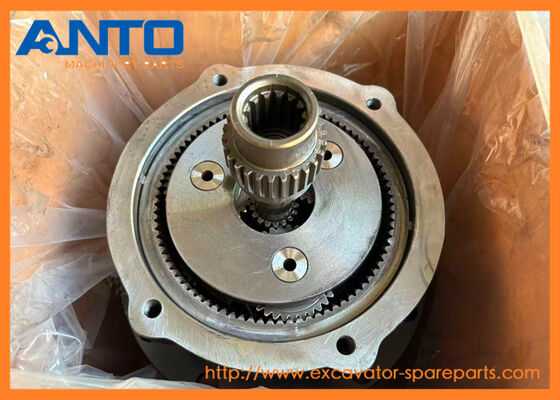

Swing Device |
| Αριθμός Μέρος |
474-4960 4744960 |
| Αριθμός Μηχανήματος |
M315F M317F M318F M323F |
| Χρόνος παράδοσης |
1-3 ΗΜΕΡΕΣ |
| Ποιότητα |
Ολοκαίνουργιο, ποιότητα OEM |
| MOQ |
1 ΤΕΜ |
| Μέσα μεταφοράς |
Δια θαλάσσης/αέρος, DHL FEDEX UPS TNT |
| Συσκευασία |
Κατόπιν αιτήματος ή τυπική συσκευασία |
- Βασικά χαρακτηριστικά & αρχή λειτουργίας
| Βασικά Χαρακτηριστικά Σχεδιασμού |
1. Ολοκληρωμένο Σύστημα Φρένων: Το φρένο που εφαρμόζεται με ελατήριο εμπλέκεται αυτόματα όταν χαθεί η υδραυλική πίεση (π.χ., διακοπή λειτουργίας του κινητήρα), αποτρέποντας την τυχαία περιστροφή του άνω αμαξώματος και διασφαλίζοντας την ασφάλεια του χειριστή |
| 2. Μείωση Πλανητικού Γρανάζιου: Το σετ γραναζιών 3 σταδίων ενισχύει τη ροπή του κινητήρα μειώνοντας παράλληλα την ταχύτητα, ιδανικό για περιστροφή βαρέως φορτίου χωρίς να θυσιάζεται ο έλεγχος |
| 3. Βαλβίδα Ανακούφισης Πίεσης: Η ενσωματωμένη βαλβίδα ασφαλείας περιορίζει την πίεση του συστήματος για την αποφυγή υπερφόρτωσης της συσκευής περιστροφής και των υδραυλικών γραμμών |
| 4. Θύρα Αποστράγγισης: Διευκολύνει τη δειγματοληψία λαδιού και την παρακολούθηση της πίεσης για προγνωστική συντήρηση |
| 5. Σφραγισμένο Κέλυφος: Βαθμός προστασίας IP67 – αποτρέπει την είσοδο σκόνης, υγρασίας και υπολειμμάτων στο κιβώτιο ταχυτήτων, παρατείνοντας τη διάρκεια ζωής |
| Αρχή Λειτουργίας |
1. Είσοδος Ισχύος: Το υδραυλικό ρευστό υπό πίεση από την κύρια αντλία του εκσκαφέα ρέει στον αξονικό εμβολοκινητήρα, οδηγώντας τον άξονα του κινητήρα να περιστρέφεται. |
| 2. Ενίσχυση Ροπής: Ο άξονας του κινητήρα κινεί το ηλιακό γρανάζι του πλανητικού κιβωτίου ταχυτήτων. τα πλανητικά γρανάζια περιστρέφονται γύρω από το ηλιακό γρανάζι και το δακτυλιοειδές γρανάζι, ενισχύοντας τη ροπή μέσω μείωσης 3 σταδίων. |
| 3. Κίνηση Περιστροφής: Ο τελικός άξονας εξόδου γραναζιού συνδέεται με το άνω αμάξωμα του εκσκαφέα, μεταδίδοντας ροπή για να επιτρέψει περιστροφή 360°. |
| 4. Έλεγχος Φρένων: Όταν ο χειριστής αφήσει το joystick περιστροφής, η υδραυλική πίεση στο φρένο διακόπτεται. τα ελατήρια σπρώχνουν τους δίσκους των φρένων μεταξύ τους για να κλειδώσουν τη συσκευή περιστροφής. Η υδραυλική πίεση πρέπει να εφαρμοστεί για να απελευθερωθεί το φρένο για περιστροφή. |
ΕΚΣΚΑΦΕΙΣ M315F M317F M318F M323F C.ate.rpillar.
- Περισσότερη άλλη κίνηση εφαρμόζεται σε C A T heavey machine
| 4622943 DRIVE GP-FINAL |
| C A T |
| |
| 4579542 DRIVE GP-SWING |
| C A T |
| |
| 4512268 DRIVE GP-PUMP |
| C A T |
| |
| 4385835 DRIVE & MTG GP-SWING |
| C A T |
| |
| 4385834 DRIVE & MTG GP-SWING |
| C A T |
| |
| 3926907 DRIVE GP-FAN |
| C A T |
| |
| 5076558 DRIVE GP-FINAL |
| C A T |
| |
| 5076557 DRIVE GP-FINAL |
| C A T |
| |
| 4883075 DRIVE GP-SWING |
| C A T |
| Θέση |
Αριθμός Μέρος |
Ποσότητα |
Όνομα ανταλλακτικών |
Σχόλια |
| 1 |
438-5765 Y |
[1] |
MOTOR GP-SWING |
|
| 2 |
474-4960 Y |
[1] |
DRIVE GP-SWING |
|
| 3 |
101-7404 M |
[4] |
BOLT-SOCKET HEAD (M10X1.5X30-MM) |
|
| 4 |
107-9403 M |
[12] |
BOLT-SOCKET HEAD (M16X2X35-MM) |
|
| |
M |
|
ΜΕΤΡΙΚΟ ΜΕΡΟΣ |
|
| |
Y |
|
ΞΕΧΩΡΙΣΤΗ ΕΙΚΟΝΟΓΡΑΦΗΣΗ |
|
- Θα μπορούσαμε να προμηθεύσουμε τα ακόλουθα ανταλλακτικά
1 Υδραυλικά μέρη: υδραυλική αντλία, κύρια βαλβίδα, υδραυλικός κύλινδρος, τελική κίνηση, κινητήρας ταξιδιού, μηχανήματα περιστροφής, κινητήρας περιστροφής κ.λπ.
2 Μέρη κινητήρα: κινητήρας ass’y, έμβολο, ελατήριο εμβόλου, μπλοκ κυλίνδρου, κυλινδροκεφαλή, στροφαλοφόρος άξονας, υπερσυμπιεστής, αντλία ψεκασμού καυσίμου, κινητήρας εκκίνησης και εναλλάκτης κ.λπ.
3 Μέρος υποδαπέδου: Ρουλεμάν τροχιάς, ρουλεμάν μεταφοράς, σύνδεσμος τροχιάς, πέλμα τροχιάς, γρανάζι, ρελαντί και μαξιλάρι ρελαντί κ.λπ.
4 Μέρη καμπίνας: καμπίνα χειριστή, καλωδίωση, οθόνη, ελεγκτής, κάθισμα, πόρτα κ.λπ.
5 Μέρη ψύξης: Ψυγείο, κλιματιστικό, συμπιεστής, ψύκτη κ.λπ.
6 Άλλα μέρη: Κιτ σέρβις, κύκλος περιστροφής, καπό κινητήρα, σύνδεσμος περιστροφής, δεξαμενή καυσίμου, φίλτρο, βραχίονας, βραχίονας, κάδος κ.λπ.
Λεπτομέρειες συσκευασίας:
εσωτερική συσκευασία: πλαστική μεμβράνη για περιτύλιξη
εξωτερική συσκευασία: ξύλινη
Αποστολή:
εντός 3 ημερών από την παραλαβή της πληρωμής, αεροπορικώς ή express ή δια θαλάσσης με βάση την
ποσότητα και έκτακτες περιστάσεις.
1. Με Courier: Οι DHL, UPS, FEDEX, TNT είναι οι κύριες εταιρείες ταχυμεταφορών με τις οποίες συνεργαζόμαστε,
2. Αεροπορικώς: Παράδοση από το αεροδρόμιο Guangzhou στο αεροδρόμιο προορισμού του πελάτη.
3. Δια θαλάσσης: Παράδοση από το λιμάνι Huangpu.
